ZBG型全（半）桥式周边传动刮泥机采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置。

产品用途

  主要用于辐流式初沉池、二沉池的排泥、也可用于浓缩池的排泥。

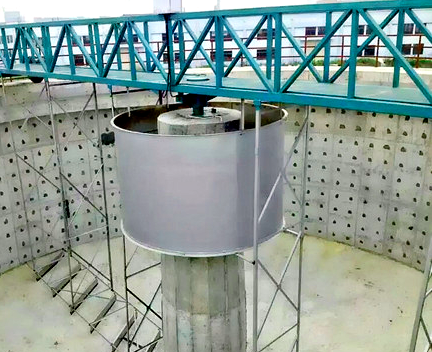

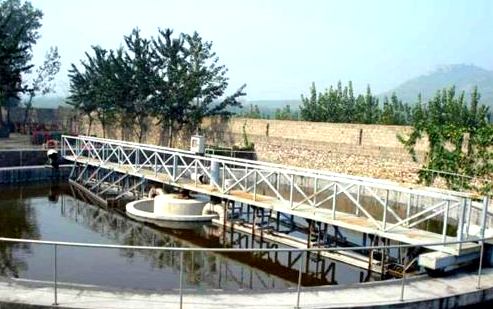

周边传动刮泥机

工作原理

  污水池中的进水管经导流筒扩散后，均匀地向周边呈辐射流出，呈悬浮状的污泥经沉淀后沉积于池底，上清液通过溢流堰板由出水槽排除池外，污泥刮板由池周刮向中心集泥槽，依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下，以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶，主梁下部链接支架、污泥刮泥板等。近液面处设置浮渣刮板，沿中心稳流桶延伸至铰链式刮渣耙，当主梁旋转时，浮渣刮板将液面的浮渣由池中心撇向池周，收集在铰链式刮渣耙区内，收集的浮渣随主机在池周运动至撇渣斗，通过刮渣耙的铰链活动刮至撇渣斗内。刮泥板曲线为对数螺旋线形，受力均匀，刮渣彻底，当池底遇到有障碍物时，能自动让耙，保护机械不受伤害，驱动装置可设扭矩保护装置，工作更加安全。

周边传动刮泥机主要性能

（1）池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动，结构紧凑，机械效率高。

（2）平行错位线刮泥板，连续性好、集泥的效率高；不锈钢刮泥板的底下再安装刮泥橡胶板，保证刮泥彻底干净，不会有浮泥现象发生。

（3）池底坡比1：10，刮泥时污泥阻力可忽略不计；特殊的铰支结构，过载能力强。

（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。

（5）操作简单，可实现远程控制。
