创新治水神器——探秘:旋转堰门

创新治水神器——探秘:旋转堰门

24小时免费咨询热线:15896051133
18052670288
  • 产品概述

在水利工程领域,不断的创新是解决水资源管理和水环境保护问题的关键。今天,让我们一起深入了解佳佩环保的一款令人瞩目的创新治水神器——旋转堰门。


旋转堰门


一、结构组成

旋转堰门主要由堰门本体、驱动装置、控制系统、密封装置等部分组成。

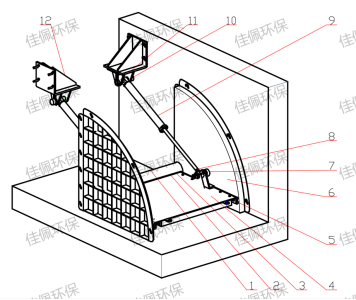

 堰门本体(由1、旋转安装座、2门体旋转轴承3旋转密封条、4门板5扇形密封板密封条6扇形密封板、7关节轴承销8关节轴承、9、油缸10油缸尾座11油缸尾座销12轴用弹性挡圈、油管、油管接头、液压站)通常采用高强度不锈钢或铸铁制造,具有坚固耐用、抗腐蚀的特点,同时为设备的长久可靠运行奠定坚实基础。

驱动装置可以是(电动、液压)为堰门的旋转提供动力。

控制系统(可单独配置控制柜和液压站,也可与系统的其他设备联动控制)精确控制堰门的旋转角度和速度,实现精准的水位调节。

密封装置(采用防水、防尘、耐高温、耐腐蚀密封效果最好的硅胶材质)保障了堰门在整个工程系统的密封性和稳定性。




二、工作原理



    旋转堰门的工作原理基于其独特的旋转设计。通过驱动装置带动堰门本体绕轴旋转进行伸缩运动,驱动装置的伸缩运动通过连杆机构或齿轮传动装置转化为堰门的旋转运动。从而改变堰门的开口大小,使其能够精确地调节水流,达到调节水位和流量的目的。同时,油缸带有位移传感器传递给控制系统,控制系统能够精确控制堰板在两侧板中间绕底轴进90°旋转运动从而完成堰门的开启和关闭,实现对水流量的精确调节。当需要升高水位时,堰门旋转关闭部分开口;需要降低水位时,则旋转增大开口。这种精确的调节方式能够有效地适应不同的水利需求。同时我司的旋转堰门还在上下游均设有采集水位信息的液位传感器和可视化设备采用远程自动控制和手动控制相结合的方式进行控制,也可通过配置手机APP等智能设备,实时监测设备的运行状态,实行智能的远程调控。




三、技术参数



旋转堰门技术参数

堰门框架材料

旋转角度

密封性能防护等级

电机功率

工作压力

流量调节范围

304/316不锈钢

 0 - 90

IP68



根据堰门尺寸和工作环境而定,保证充足的动力输出

能够承受一定的水压,确保在不同水深条件下稳定运行。





根据不同型号和规格,可实现较大范围的流量精确控制。

碳钢(表面防腐处理)

0-90

P68



根据堰门尺寸和工作环境而定,保证充足的动力输出

能够承受一定的水压,确保在不同水深条件下稳定运行。



根据不同型号和规格,可实现较大范围的流量精确控制。



四、产品优势



1. 高效节能

驱动装置设计合理,运行能耗低,降低了使用成本。

2. 运行稳定

结构坚固,密封性能好,工作过程中稳定可靠,减少维护频次。

3. 高强度

主体结构采用了304/306不锈钢材质的材料制造,经过精心的设计和严格的工艺处理,使得旋转堰门具备出色的抗压和抗弯能力。无论是应对巨大的水压力还是外部的冲击和负载,都能保持结构的完整性和稳定性,从而大大延长了设备的使用寿命,降低了维护成本和频率。

4.轻量化

在保证强度和性能的前提下,通过优化结构设计和选用轻质但高性能的材料,实现了旋转堰门的轻量化。这一特点不仅便于运输和安装,减少了在施工过程中的人力和物力投入,而且在运行过程中对支撑结构的要求相对较低,进一步降低了整体工程的成本。

5.故障率低

由于采用了高质量的材料、先进的制造工艺和科学的设计理念,各个部件之间配合紧密、运行顺畅,降低了故障发生的概率。同时,其简单的结构和易于维护的特点也使得在出现故障时能够迅速进行诊断和修复,确保设备能够尽快恢复正常运行。

6.易于安装

旋转堰门的结构设计简洁合理,各部件之间的连接方式便捷高效。只需按照操作指南进行有序的组装和调试即可。这不仅缩短了安装时间,降低了安装成本,还减少了因安装施工对周边环境和交通造成的干扰。

7. 高智能化

采用液位传感器和可视化设备与先进的控制系统相结合,可实现远程监控和自动化操作,满足复杂的水利工程需求,适用于无人值守和无人巡检的河道、管道、箱涵沟渠或调蓄池的进水处,提高管理效率。特别适用于大型水处理系统的预处理系统。

 8.可在断电情况下自动启停或手动驱动的功能

旋转堰门具备独特的断电应急处理能力,确保不会因断电后堰门无法放平而使得管道或箱涵中的水无法排出,从而有效避免了城市内涝的发生。这一功能在突发电力故障时显得尤为重要,能够最大程度地降低因停电对城市排水系统造成的影响,保障城市的正常运转和居民的生命财产安全。

9.密封可靠无渗漏

旋转堰门采用了先进的密封技术和高品质的密封材料,无论是高水压或复杂的工况下都能有效防止水流的渗漏。这种可靠的密封性能不仅有助于提高水利设施的运行效率,还能避免水资源的浪费和可能对周边环境造成的不利影响。



五、适用场景



   液压旋转堰门因其独特的结构和功能,在多种水利工程和环境管理场合中得到了广泛应用。具体来说,它适用于以下场合:

1. 河道、管道、箱涵沟渠或调蓄池的进水处:在这些环境中,液压旋转堰门可以有效地进行水流截流,起到冲洗、截流、防倒灌、蓄水、泄洪等作用。

2. 水库管理:液压旋转堰门可以精确地调节水库的水位和流量,确保水库的安全运行和有效利用。

3. 城市给排水系统:在城市给排水系统中,液压旋转堰门能够精确地控制水流,保证城市供水和排水的稳定。

4. 环保及水处理领域:液压旋转堰门也常用于污水处理厂的污水排放管理,以及地下水回灌的流量调节。

旋转堰门以其创新的设计、卓越的性能和广泛的适用性,成为现代水利工程中的一颗璀璨明星。它为水资源的合理利用和水环境保护提供了有力的技术支持,助力我们创造更加美好的水生态环境!
